Серия узлов стальных конструкций: инновации?

От чертежа к железу: где теряется ?умное? проектирование

Сейчас все проектировщики работают в BIM, моделируют узлы, выгружают данные для ЧПУ. Это, безусловно, прорыв. Но вот реальность: мы получаем от заказчика модель, где все стыки идеальны. Отправляем её на завод, например, на производство ООО Шэньси Хунлу Тяньлун Стальные Конструкции — они делают отличные металлоконструкции для каркасов. Сталь приходит на объект, а монтажники смотрят на эти пазы и отверстия и чешут затылок. Потому что в модели не было учтено, что на площадке нет идеального горизонта, или что соседняя колонна уже смонтирована с допуском в пару сантиметров. Инновация в моделировании упирается в старую проблему — расхождение между ?цифрой? и ?грязью? на стройплощадке.

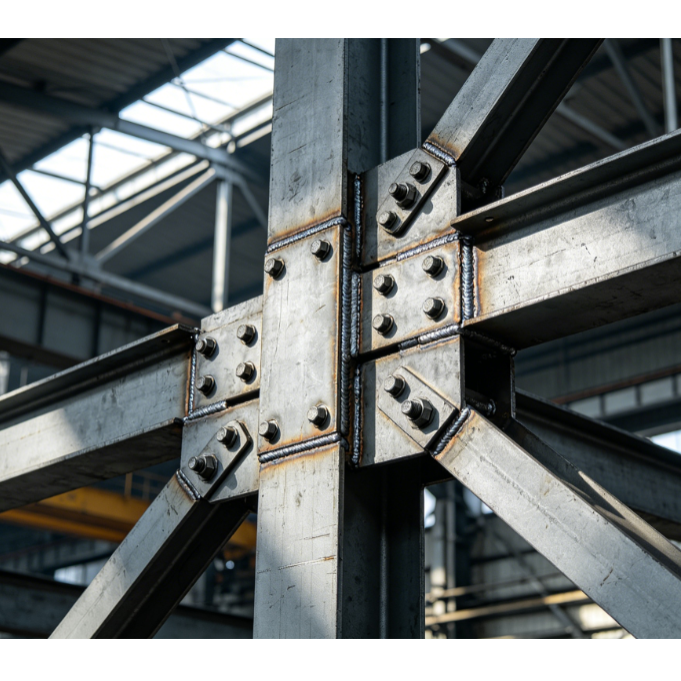

Была история на одном объекте с многоэтажным каркасом. Узлы крепления балок к колоннам были спроектированы как фланцевые на высокопрочных болтах — красиво, быстро. Но пришла партия балок, и оказалось, что монтажные отверстия на полтора миллиметра не совпадают с отверстиями в колоннах. Не критично, но на сотне узлов это уже проблема. Причина? Разная температура в цеху при сверлении и на площадке при монтаже? Погрешность станка? В итоге бригада полдня работала ручной разверткой. Так где тут инновации — в умном узле или в старом добром ручном труде?

Или взять их продукцию — сэндвич-панели. Узлы примыкания к каркасу постоянно дорабатываются. В каталоге один узел, а по факту, чтобы избежать мостиков холода или протечек, на объекте приходится добавлять дополнительные уголки или монтажную пену. Проектировщик в офисе не всегда может предугадать все нюансы монтажа в полевых условиях. Поэтому серия узлов — это часто не готовая догма, а живой процесс адаптации.

Материалы и соединения: эволюция вместо революции

Говорят об инновационных материалах. Но в массовом строительстве всё по-прежнему держится на проверенной стали С345 и болтах класса 8.8. Да, есть прогресс в антикоррозийных покрытиях, и это важно. Но настоящая ?серия узлов? рождается не из нового химического состава, а из способа соединения.

Вот, например, резьбовые втулки, заранее залитые в многопустотные плиты перекрытия для крепления балок. Казалось бы, мелочь. Но это убирает целый этап — сверление бетона на весу, установку химических анкеров. Экономия времени колоссальная. Это и есть та самая практическая инновация в узле, которая не кричит о себе, но реально меняет процесс. На сайте hltl.ru видно, что компания работает с такими плитами, и для монтажника такая готовность узла — просто подарок.

Но и тут не без граблей. Эти втулки должны быть установлены на заводе ЖБИ с высочайшей точностью. Малейший сдвиг — и балку не прикрутить. Принимали мы как-то партию плит, так там в половине случаев привязка была ?плюс-минус лапоть?. Пришлось импровизировать, делать овальные отверстия в опорных уголках. Так что инновация требует одинаково высокой культуры производства на всех этапах цепочки.

Опыт с ?умными? болтами и датчиками

Была у нас пробная поставка так называемых смарт-болтов для ответственных узлов. В них встроен датчик, который показывает усилие натяжения. Идея — контроль без динамометрического ключа, все данные в смартфоне. Звучало фантастически.

На практике же вышло следующее. Во-первых, цена одного такого болта сопоставима с ценой десятка обычных. Во-вторых, их боялись затягивать — а вдруг сломается датчик? В-третьих, софт для считывания данных глючил на морозе. В итоге эти болты, закрученные с опаской, показали на графиках идеальную картину, а реальная жесткость узла оказалась ниже расчетной. Вернулись к обычным болтам и ключам с калибровкой. Вывод: иногда лучшая инновация — это отлаженная, понятная всем технология, а не высокотехнологичная игрушка, усложняющая жизнь.

Этот опыт хорошо ложится в общую картину. Инновации в узлах должны быть не ради галочки, а для решения конкретной проблемы: ускорения монтажа, повышения надежности, снижения трудозатрат. Если они эту проблему не решают, а создают новые — это псевдоинновация.

Роль производителя: типовые решения против кастомных

Вот здесь как раз интересно посмотреть на работу таких поставщиков, как ООО Шэньси Хунлу Тяньлун. Их сила, на мой взгляд, не в том, чтобы сделать что-то космически новое, а в том, чтобы отработать и предложить рынку проверенные, надежные серии узлов для типовых задач. Каталог узлов крепления сэндвич-панелей к разным типам каркасов — это огромный труд и опыт, воплощенный в металле.

Когда производитель глубоко погружен в тему, как видно из их профиля деятельности на https://www.hltl.ru, он может предложить не просто лист металла, а комплексное решение: панель + крепеж + инструкция по монтажу для конкретных условий. Это снижает риски на объекте. Для прораба такая ?предсказуемость? узла часто ценнее, чем теоретически более совершенное, но сырое решение.

Но и тут есть обратная сторона. Сильная ориентация на типовые узлы иногда мешает, когда нужен нестандартный узел. Ответ ?у нас так не делают? может остановить интересный архитектурный замысел. Поэтому баланс между типизацией и гибкостью — это тоже часть инновационного процесса в отрасли.

Итог: инновация как незаметное улучшение

Так что же в итоге? Я бы не стал искать инновации в узлах стальных конструкций в громких заголовках. Они прячутся в мелочах: в усовершенствованной геометрии фасонки, которая позволяет собрать узел на два болта вместо четырех; в изменении последовательности монтажа, которое исключает ?висячие? соединения; в улучшении системы маркировки деталей, чтобы монтажник не перепутал левую и правую стойку.

Это кропотливая работа проектировщиков, технологов заводов вроде Хунлу Тяньлун и самих монтажников. Настоящая серия узлов — это не просто альбом чертежей. Это отлаженный процесс, прошедший через десятки объектов, через мороз и жару, через человеческий фактор и производственные погрешности. Инновация здесь — это следующее, пусть маленькое, но реальное улучшение этого процесса, которое завтра станет новым стандартом. А всё остальное — просто шум.

Поэтому, когда меня спрашивают, много ли сейчас инноваций в узлах, я отвечаю: их достаточно. Но смотря где искать. Они не всегда блестят. Чаще всего они просто надежно работают, и в этом их главная ценность.
